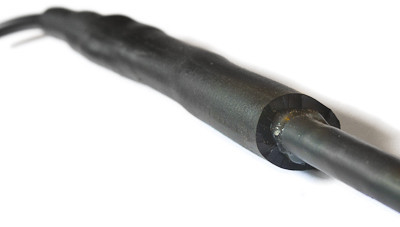

Соединение саморегулирующегося нагревательного греющего кабеля с силовым (питающим)

Для подачи питания  на нагревательный греющий кабель требуется его надёжно соединить с силовым (питающем) кабелем, а другой конец заизолировать специальной термоусадочной капой. Особенно важно качество материалов с помощью которых соединяются кабели, ведь именно участок соединения кабелей подвержен наибольшим температурным и атмосферным воздействиям. Как показывает практика, наиболее частая причина выхода системы обогрева из строя ― это место соединения греющего и питающего кабелей. Представленная ниже инструкция совместно с комплектом  для  соединения нагревательного греющего кабеля с силовым ― разработка нашей кампании, используемая во всех наших проектах и оборудовании. Следуя данному описанию, Вы получите гарантированно надежное соединение, которое прослужит не один десяток лет.

Для соединения кабелей требуются следующий инструмент:

• Острый нож
• Кусачки
• Стриппер (инструмент для зачистки проводов)
• Обжимные клещи для проводов сечением 1,5 и 2,5 мм2
• Строительный фен.

Инструкция по монтажу соединительного комплекта для саморегулирующихся нагревательных кабелей

  Большинство саморегулирующихся нагревательных греющих кабелей имеют следующую структуру (для примера взят кабель HMG 40-2CR для обогрева кровли и водосточной системы):

1. Наружная оболочка
2. Заземляющий защитный экран
3. Внутренняя изоляция
4. Тепловыделяющая матрица
5. Токонесущие жилы

1. Отмерьте необходимую длину саморегулирующегося  нагревательного греющего кабеля и ровно отрежьте.

2. С помощью ножа, разрежьте и снимите 45 мм наружную оболочку, при этом не повредив находящиеся под ней заземляющийся защитный экран из луженой меди.

3. Расплетите заземляющий защитный экран и скрутите его в одну косу.

4. Наденьте термоусадочную трубку №1 и усадите её с помощью строительного фена. С помощью ножа разрежьте и снимите 16 мм внутренней изоляции.

5. С помощью ножа оголите токопроводящие жилы на 8-9 мм и сделайте вырез в тепловыделяющей матрице.

6. Сделав поперечный надрез на 10 мм на внутренней изоляции, наденьте и усадите термоусадочные трубки №2.

7. Наденьте на концы токопроводящих жил и заземляющего экрана медные обжимные соединительные гильзы и обожмите их со стороны нагревательного кабеля. Для токопроводящих жил делайте обжим под 1,5 мм2 провод, для заземляющего экрана 2,5 мм2. Поверх заземляющего экрана оденьте термоусадочную трубку №3.

8. Далее понадобиться трехжильный силовой кабель, который будет подключаться к источнику питания.

 9. Снимите верхнюю оболочку кабеля на 45-50 мм и зачистите концы проводов на 8-9 мм.

10. Оденьте термоусадочную трубку №4 на «нулевой" (синий) и «фазовый" (коричневый) провода, желтую термоусадочную трубку №5 — на провод «заземления" (желто-зеленый). Оденьте на кабель большую защитную термоусадочную трубку №6.

11. Соедините провода «фаза» и «ноль» с любой из токопроводящих жил саморегулирующегося кабеля, «заземление» — с заземляющим экранам. Обожмите медные соединительные гильзы со стороны силового кабеля, сдвиньте темоусадочную трубку на середину и усадите их с помощью строительного фена.

12. Установите на середину и усадите большую защитную термоусадочную трубку. Начинайте усадку с одного из концов, чтобы воздух мог беспрепятственно выйти во время усадки. Усаживайте до тех пор пока не выступит клей. Будьте осторожны, не оплавьте оболочки кабелей.

Установка концевой заделки

1. Срежьте наружную оболочку саморегулирующегося кабеля на 25 мм.

2. Срежьте заземляющий экран, также на 25 мм.

3. Для того чтобы токопроводящие жилы случайно не пересеклись и не вызвали короткое замыкание, на конце кабеля сделайте «ступеньку».

4. Оденьте концевую термоусадочную трубку №7.

5. Усаживайте термоусадочную трубку до тех пор, пока не выступит клей. Начинайте с конца, чтобы дать выйти воздуху.
